#6 | U şeklindeki batardo | Nehirler

Yerleştirme tamamlanmadan önce barajın dolmasını önlemek için ön kenar sudan uzak tutulur.
Havadan görünüş. U'da Water-Gate © kurulumu | Akıntıya paralel bir nehirde kurulum.
Yukarı akış görünümü. U'da Water-Gate © kurulumu | Akıntıya paralel bir nehirde kurulum.

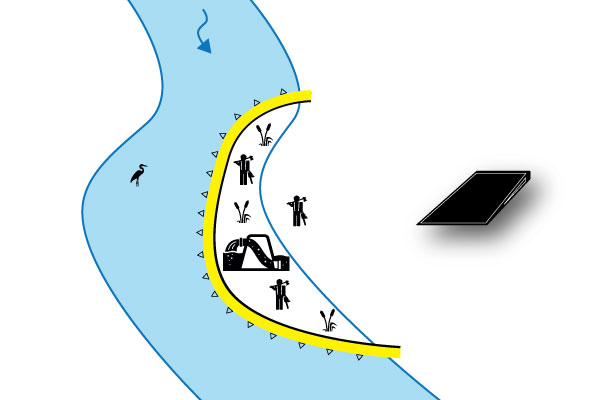

Su akışına paralel kurulum ya da U tipi batardo

Toprak düzenlemeleri ve nehrin sadece bir kısmını kullanan çalışmalar için tercih edilen kurulumdur | Tamamıyla engellenemeyen nehirler.

nehir kenarına paralel cofferdam

Kurulum nasıl yapılır?
Manevranın aşamaları

  1. Kurulum alanının hazırlanması
    Keskin nesneleri çıkarın, nehir çamurunu / vazoyu çıkarın, zemin kaygan ise sürtünme kuvvetlerini artırmak için kayaları veya kum torbalarını yerleştirin, akım güçlü ise mansaplara durdurun, manevra için balast torbalarını yukarı yönde konumlandırın, nehrin kıyılarını temizleyin.
  2. Toprağın üzerine hazırlama
    Esnek batardıları açın, konuşlandırın ve birbirlerine bağlayın.
  3. Nehir üzerinde konumlandırma
    Ön kenarı sudan uzak tutarak önceden eklenmiş batardoları istenen konuma çekin.
    Batardo’yu istediğiniz gibi yerleştirin (L veya U veya çapraz olarak).
  4. Daldırma
    Ön kenarı suyun dibine daldırın.
    Batardonun basınçlandırılmasına kadar ön kenarın üzerinde ayakta durun.
  5. Demirleme
    Esnek batardo basınçlanana kadar yerleştirmeyi kolaylaştırmak için ön kenarın metal halkalarını kazıklarla sabitleyin.
  6. Balast
    Ön kenarı ağırlık torbalarıyla ya da su akışında alınan taşlarla donatın.
  7. Güvenlik
    Eğer toprak dikey ise, sökülebilir batardonun uçlarını suyun içerisine geri düşmemeleri için bağlayınız.
  8. Çalışma alanının drenajı
    Susuzlaştırılacak alanı pompalamaya başlayın.
U şeklindeki batardo - İnşaat alanı - Köprüden yukarı akış
U şeklindeki batardo - İnşaat alanı - Sol kıyıdan görünüm
U şeklindeki batardo - İnşaat sahası - Yukarıdan görünüm
